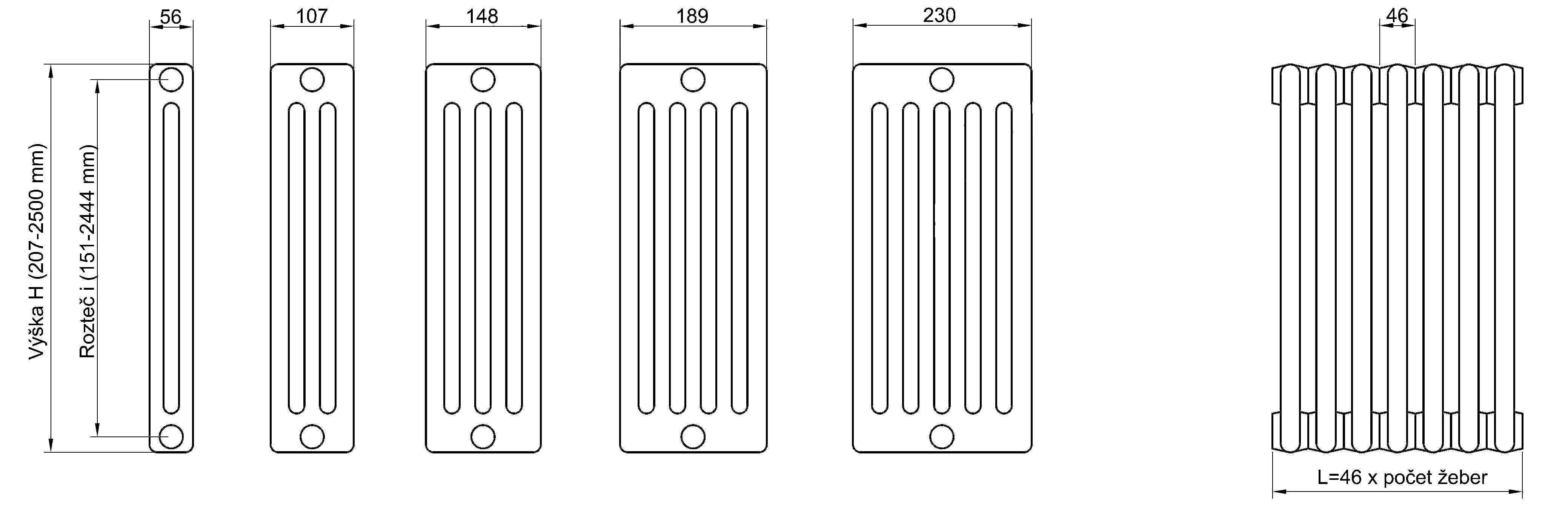

Základní rozměry radiátorů
| Výška H(mm): | 207, 300, 400, 500 |
556, 600, 656, 676 |
750, 756, 856, 876 |
900, 1000, 1200, 1500 |
1800, 2000, 2200, 2500 |
| Výška H(mm)207 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|

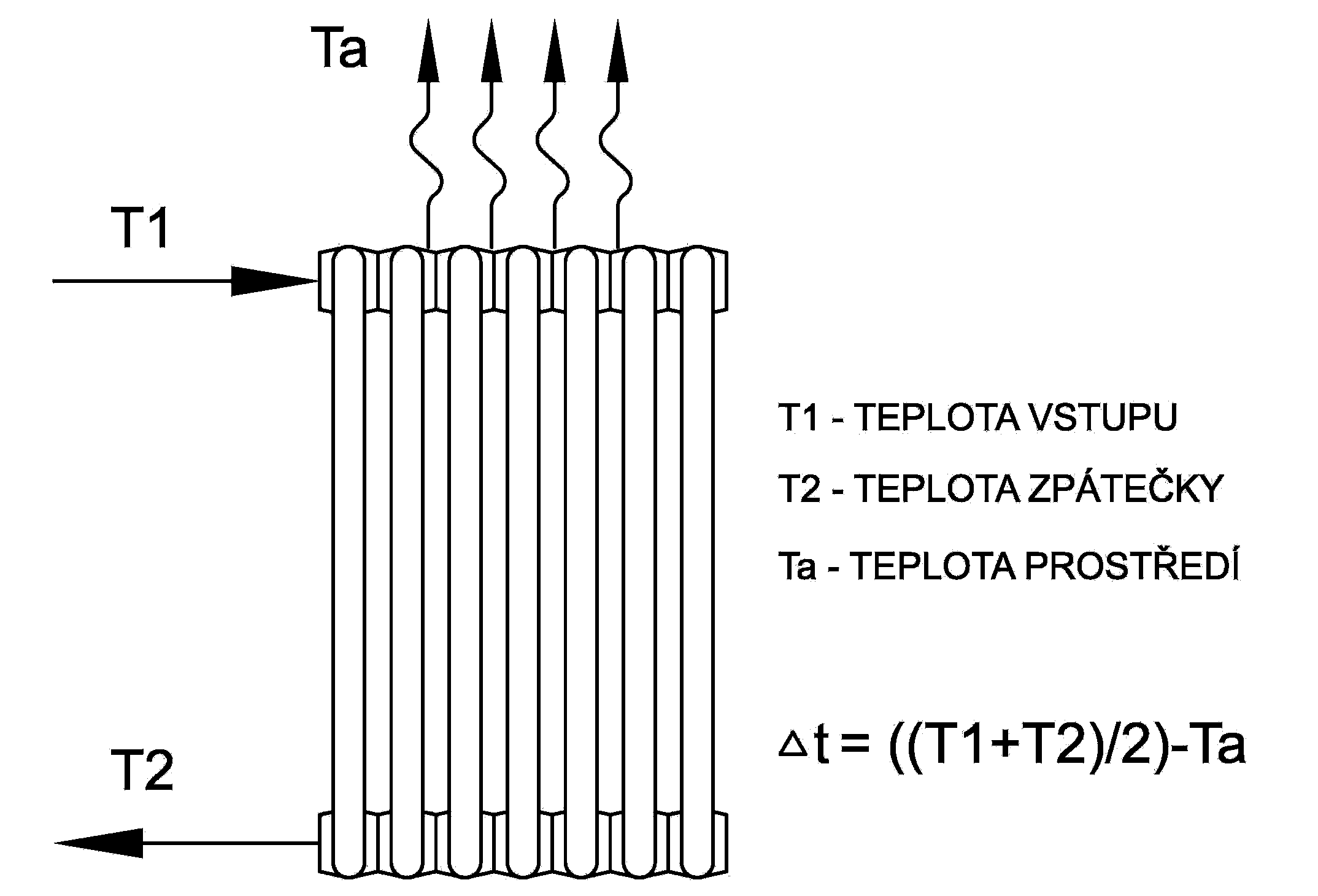

| Δt 50 = W | 16,8 | 24 | 30,8 | 38,4 | 47,2 |
| Δt 40 = W | 12,6 | 17,9 | 22,9 | 28,5 | 34,9 |
| Δt 35 = W | 10,5 | 15 | 19,2 | 23,9 | 29,1 |
| Δt 30 = W | 8,6 | 12,2 | 15,7 | 19,5 | 23,6 |
| Rozteč - i(mm) | 151 |
| Objem(litrů) | 0,29 | 0,42 | 0,56 | 0,7 | 0,8 |
| Váha(kg) | 0,35 | 0,53 | 0,71 | 0,89 | 1,07 |
| Výška H(mm)300 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 25,6 | 34,7 | 46,5 | 56,2 | 67,7 |
| Δt 40 = W | 19,4 | 25,8 | 35,1 | 41,9 | 50,1 |
| Δt 35 = W | 16,4 | 21,7 | 29,6 | 35,1 | 41,8 |
| Δt 30 = W | 23,5 | 17,7 | 24,4 | 28,6 | 33,9 |
| Rozteč - i(mm) | 244 |
| Objem(litrů) | 0,37 | 0,54 | 0,72 | 0,9 | 1,1 |
| Váha(kg) | 0,49 | 0,74 | 0,99 | 1,24 | 1,49 |
| Výška H(mm)400 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 33 | 45,1 | 59,8 | 72,4 | 87,3 |
| Δt 40 = W | 24,7 | 33,6 | 44,5 | 53,6 | 64,6 |
| Δt 35 = W | 20,8 | 28,2 | 37,3 | 44,8 | 53,9 |
| Δt 30 = W | 17 | 23 | 30,5 | 36,4 | 43,8 |
| Rozteč - i(mm) | 344 |
| Objem(litrů) | 0,45 | 0,66 | 0,88 | 1,1 | 1,3 |
| Váha(kg) | 0,63 | 0,95 | 1,27 | 1,59 | 1,92 |
| Výška H(mm)500 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 40,1 | 55,2 | 72,4 | 87,7 | 106 |
| Δt 40 = W | 30 | 41,1 | 53,9 | 64,9 | 78,5 |
| Δt 35 = W | 25,2 | 34,5 | 45,2 | 54,3 | 65,5 |
| Δt 30 = W | 20,6 | 28,1 | 36,9 | 44,1 | 53,2 |
| Rozteč - i(mm) | 444 |
| Objem(litrů) | 0,53 | 0,79 | 1,04 | 1,3 | 1,6 |
| Váha(kg) | 0,77 | 1,16 | 1,55 | 1,95 | 2,34 |
| Výška H(mm)556 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 44 | 60,9 | 79,3 | 96,2 | 116 |
| Δt 40 = W | 32,9 | 45,3 | 59 | 71,2 | 85,5 |
| Δt 35 = W | 27,6 | 38 | 49,5 | 59,5 | 71,7 |
| Δt 30 = W | 22,6 | 31 | 40,3 | 48,4 | 58,3 |
| Rozteč - i(mm) | 500 |
| Objem(litrů) | 0,58 | 0,85 | 1,13 | 1,41 | 1,7 |
| Váha(kg) | 0,85 | 1,28 | 1,71 | 2,14 | 2,58 |
| Výška H(mm)600 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 47,1 | 65,2 | 84,7 | 103 | 124 |
| Δt 40 = W | 35,2 | 48,5 | 63 | 76,3 | 91,8 |
| Δt 35 = W | 29,6 | 40,7 | 52,8 | 63,7 | 76,7 |
| Δt 30 = W | 24,2 | 33,2 | 43,1 | 51,8 | 62,3 |
| Rozteč - i(mm) | 544 |
| Objem(litrů) | 0,61 | 0,91 | 1,2 | 1,5 | 1,8 |
| Váha(kg) | 0,91 | 1,37 | 1,84 | 2,3 | 2,76 |
| Výška H(mm)656 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 51 | 70,8 | 91,6 | 111 | 134 |
| Δt 40 = W | 38,1 | 52,7 | 68,2 | 82,2 | 99,2 |
| Δt 35 = W | 32 | 44,2 | 57,1 | 68,6 | 82,9 |
| Δt 30 = W | 26,2 | 36 | 46,6 | 55,8 | 67,4 |
| Rozteč - i(mm) | 600 |
| Objem(litrů) | 0,66 | 0,97 | 1,29 | 1,61 | 1,9 |
| Váha(kg) | 0,99 | 1,49 | 1,99 | 2,5 | 3 |
| Výška H(mm)676 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 52,4 | 72,8 | 94 | 114 | 138 |
| Δt 40 = W | 39,1 | 54,2 | 69,9 | 84,4 | 102,2 |
| Δt 35 = W | 32,9 | 45,4 | 58,6 | 70,5 | 85,4 |
| Δt 30 = W | 26,9 | 37 | 47,8 | 57,3 | 69,4 |
| Rozteč - i(mm) | 620 |
| Objem(litrů) | 0,67 | 1 | 1,32 | 1,65 | 2 |
| Váha(kg) | 1,02 | 1,53 | 2,05 | 2,57 | 3,09 |
| Výška H(mm)750 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 57,6 | 80 | 103 | 125 | 151 |
| Δt 40 = W | 43 | 59,6 | 76,6 | 92,5 | 111,9 |
| Δt 35 = W | 36,1 | 49,9 | 64,2 | 77,3 | 93,5 |
| Δt 30 = W | 29,5 | 40,7 | 52,3 | 62,8 | 76 |
| Rozteč - i(mm) | 694 |
| Objem(litrů) | 0,73 | 1,09 | 1,44 | 1,8 | 2,2 |
| Váha(kg) | 1,12 | 1,69 | 2,26 | 2,83 | 3,4 |
| Výška H(mm)756 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 58 | 80,6 | 104 | 126 | 152 |
| Δt 40 = W | 43,3 | 60 | 77,4 | 93,3 | 112,6 |
| Δt 35 = W | 36,4 | 50,3 | 64,8 | 77,9 | 94,1 |
| Δt 30 = W | 29,7 | 41 | 52,8 | 63,3 | 76,5 |
| Rozteč - i(mm) | 700 |
| Objem(litrů) | 0,74 | 1,09 | 1,45 | 1,81 | 2,2 |
| Váha(kg) | 1,13 | 1,7 | 2,28 | 2,85 | 3,42 |
| Výška H(mm)856 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 65,1 | 90,4 | 116 | 140 | 169 |
| Δt 40 = W | 48,6 | 67,3 | 86,3 | 103,6 | 125,2 |
| Δt 35 = W | 40,8 | 56,4 | 72,3 | 86,5 | 104,7 |
| Δt 30 = W | 33,3 | 46 | 58,9 | 70,3 | 85,1 |
| Rozteč - i(mm) | 800 |
| Objem(litrů) | 0,82 | 1,21 | 1,61 | 2,01 | 2,4 |
| Váha(kg) | 1,27 | 1,91 | 2,56 | 3,2 | 3,85 |
| Výška H(mm)876 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 66,5 | 92,3 | 118 | 143 | 172 |
| Δt 40 = W | 49,6 | 68,7 | 87,7 | 105,8 | 127,5 |
| Δt 35 = W | 41,6 | 57,6 | 73,5 | 88,4 | 106,6 |
| Δt 30 = W | 34 | 46,9 | 59,9 | 71,8 | 86,6 |
| Rozteč - i(mm) | 820 |
| Objem(litrů) | 0,83 | 1,24 | 1,65 | 2,05 | 2,5 |
| Váha(kg) | 1,3 | 1,96 | 2,61 | 3,27 | 3,93 |
| Výška H(mm)900 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 68,1 | 94,6 | 121 | 146 | 176 |
| Δt 40 = W | 50,8 | 70,4 | 90 | 108 | 130,4 |
| Δt 35 = W | 42,6 | 59 | 75,4 | 90,2 | 109 |
| Δt 30 = W | 34,8 | 48,1 | 61,4 | 73,3 | 88,7 |
| Rozteč - i(mm) | 844 |
| Objem(litrů) | 0,85 | 1,27 | 1,68 | 2,1 | 2,5 |
| Váha(kg) | 1,33 | 2,01 | 2,68 | 3,36 | 4,03 |
| Výška H(mm)1000 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 75,2 | 104 | 133 | 161 | 193 |
| Δt 40 = W | 56,1 | 77,4 | 98,9 | 119,1 | 143,1 |
| Δt 35 = W | 47 | 64,9 | 82,8 | 99,5 | 119,6 |
| Δt 30 = W | 38,4 | 52,9 | 67,4 | 80,8 | 97,3 |
| Rozteč - i(mm) | 944 |
| Objem(litrů) | 0,93 | 1,39 | 1,84 | 2,3 | 2,8 |
| Váha(kg) | 1,48 | 2,22 | 2,96 | 3,71 | 4,46 |
| Výška H(mm)1200 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 89,5 | 123 | 156 | 189 | 225 |
| Δt 40 = W | 66,6 | 91,5 | 115,9 | 139,8 | 166,9 |
| Δt 35 = W | 55,8 | 76,7 | 97 | 116,7 | 139,6 |
| Δt 30 = W | 45,5 | 62,5 | 79 | 94,7 | 113,6 |
| Rozteč - i(mm) | 1144 |
| Objem(litrů) | 1,09 | 1,63 | 2,17 | 2,7 | 3,2 |
| Váha(kg) | 1,76 | 2,64 | 3,53 | 4,41 | 5,3 |
| Výška H(mm)1500 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 111 | 152 | 191 | 230 | 270 |
| Δt 40 = W | 82,5 | 113 | 141,7 | 170 | 200,5 |
| Δt 35 = W | 69 | 94,7 | 118,6 | 141,9 | 167,8 |
| Δt 30 = W | 56,2 | 77,2 | 96,5 | 115,1 | 136,7 |
| Rozteč - i(mm) | 1444 |
| Objem(litrů) | 1,33 | 1,99 | 2,65 | 3,3 | 4 |
| Váha(kg) | 2,18 | 3,28 | 4,37 | 5,47 | 6,57 |
| Výška H(mm)1800 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 134 | 180 | 227 | 272 | 313 |
| Δt 40 = W | 99,3 | 133,8 | 168,3 | 200,9 | 232,7 |
| Δt 35 = W | 83,1 | 112,1 | 140,7 | 167,6 | 194,9 |
| Δt 30 = W | 67,5 | 91,3 | 114,4 | 136 | 158,8 |
| Rozteč - i(mm) | 1744 |
| Objem(litrů) | 1,58 | 2,35 | 3,13 | 3,91 | 4,7 |
| Váha(kg) | 2,6 | 3,91 | 5,22 | 6,53 | 7,84 |
| Výška H(mm)2000 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 150 | 199 | 250 | 299 | 340 |
| Δt 40 = W | 111,1 | 147,9 | 185,2 | 220,8 | 253 |
| Δt 35 = W | 92,8 | 123,9 | 154,8 | 184,1 | 211,9 |
| Δt 30 = W | 75,4 | 100,9 | 125,8 | 149,3 | 172,8 |
| Rozteč - i(mm) | 1944 |
| Objem(litrů) | 1,74 | 2,59 | 3,45 | 4,31 | 5,2 |
| Váha(kg) | 2,89 | 4,33 | 5,78 | 7,23 | 8,69 |
| Výška H(mm)2200 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 166 | 218 | 274 | 326 | 366 |
| Δt 40 = W | 122,7 | 162 | 202,9 | 240,6 | 272,5 |
| Δt 35 = W | 102,4 | 135,6 | 169,5 | 200,7 | 196,4 |
| Δt 30 = W | 83,2 | 110,5 | 137,7 | 162,7 | 186,3 |
| Rozteč - i(mm) | 2144 |
| Objem(litrů) | 1,9 | 2,83 | 3,77 | 4,71 | 5,6 |
| Váha(kg) | 3,17 | 4,76 | 6,35 | 7,94 | 9,53 |
| Výška H(mm)2500 | 2 SLOUPCE | 3 SLOUPCE | 4 SLOUPCE | 5 SLOUPCŮ | 6 SLOUPCŮ |
|---|
| Δt 50 = W | 191 | 246 | 310 | 367 | 403 |
| Δt 40 = W | 140,9 | 182,7 | 229,3 | 270,7 | 300,4 |
| Δt 35 = W | 117,5 | 153 | 191,5 | 225,7 | 251,9 |
| Δt 30 = W | 95,2 | 124,6 | 155,5 | 182,9 | 205,6 |
| Rozteč - i(mm) | 2444 |
| Objem(litrů) | 2,14 | 3,19 | 4,25 | 5,31 | 6,4 |
| Váha(kg) | 3,59 | 5,39 | 7,19 | 9 | 10,8 |
